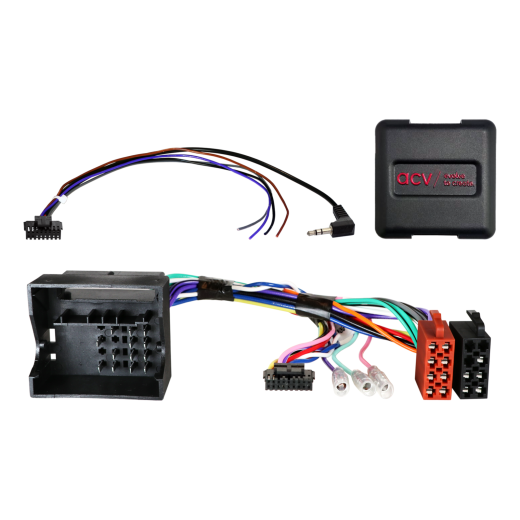

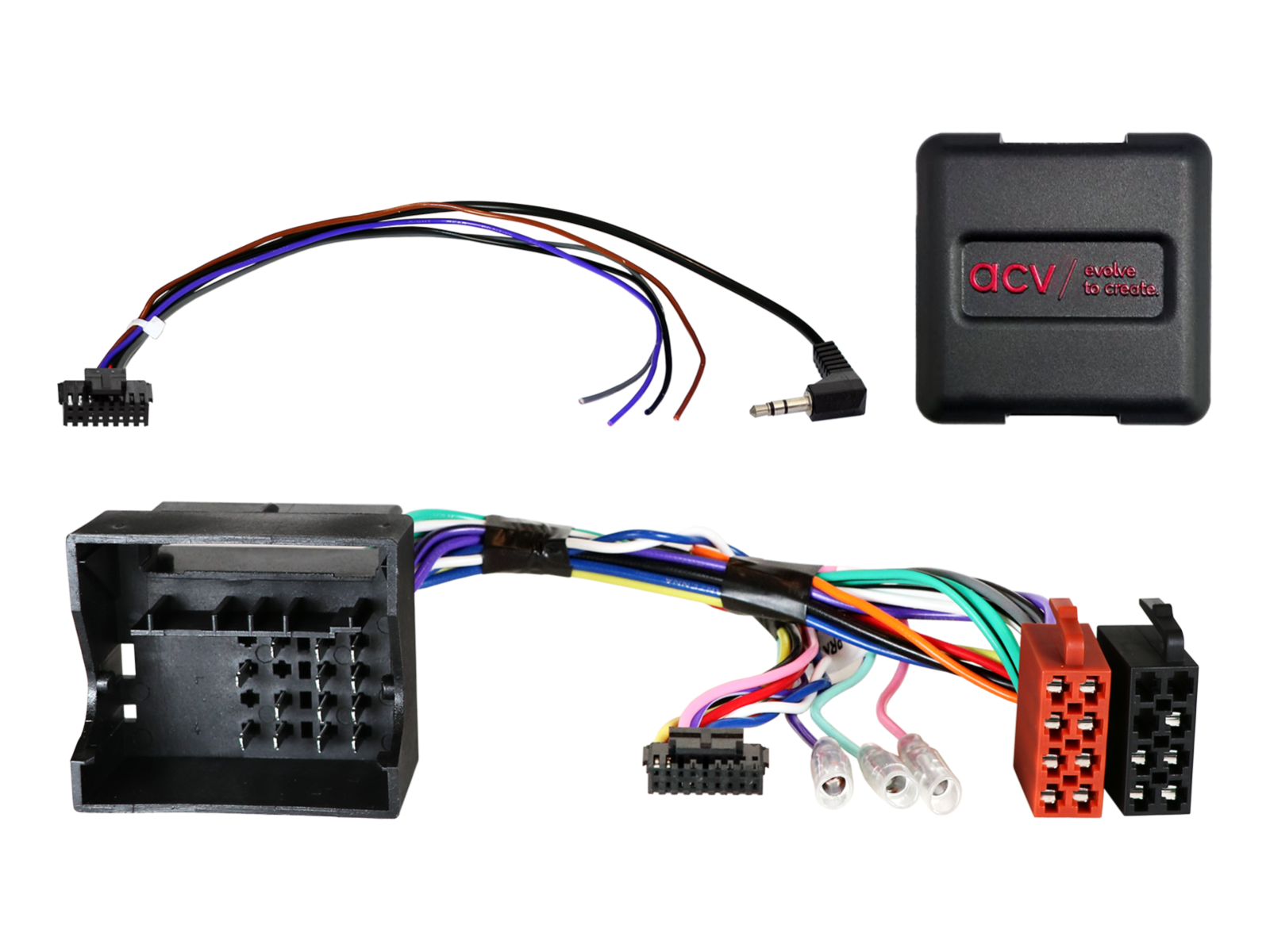

Adapter za upravljanje tipkama na volanu za Škoda ACV SWC 42XSK003-0

Adapter za upravljanje tipkama na volanu za Škoda ACV SWC 42XSK003-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za automobile

• Škoda Fabia (5J) (03/2007 -> 04/2010) - izvorni radio OEM Audience / Stream.
• Škoda Fabia (5J) (06/2010 -> 06/2014) - izvorni radio OEM Audience / Stream.
• Škoda Octavia II (1Z) (06/2004 -> 05/2009) - izvorni radio OEM Audience / Stream.
• Škoda Roomster (5J) (09/2006 -> 02/2015) - izvorni radio OEM Audience / Stream.

CAN Bus informacije

Konektori i sučelja:

• Konektor: 40 Pin Quadlock Škoda.
• Povezivanje OEM upravljanja na volanu: 3,5 mm jack ili slobodni vodič.

Postavke:

• Postavljanje DIP prekidača prema proizvođaču aftermarket jedinice (vidi priručnik).

Kompatibilnost vozila:

• Vozila bez Technisat OEM HU jedinice.

Važne dodatne informacije

• Kompatibilno s aftermarket autoradijima s analognim ulazom za upravljanje na volanu (npr. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec itd.).
• Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za određenu marku autoradija.

Opće upute za ugradnju

Provjera prije ugradnje:

1. Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
2. Odspojite originalni radio (OEM HU) bez napona.
3. Provjerite sve spojeve sučelja – bez napona.

Spajanje i redoslijed povezivanja:

1. Postavite i provjerite HW konfiguraciju sučelja – bez napona.
2. Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
3. Spojite kabel na HU prema uputama za aftermarket uređaj.
4. Spojite ostale vodiče prema uputama uređaja.
5. Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
6. Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
7. Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
8. Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.

Promjena konfiguracije:

• Sve promjene izvodite bez napona.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara:

• Ponovno instalirajte originalni OEM HU.
• Pokrenite originalnu jedinicu.
• Pokrenite isključivanje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon isključivanja CAN Bus sustava ponovite korake 5 i 6 navedene gore.

Kod izmjena ožičenja:

• Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
• Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
• Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
• Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
• Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
• Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.
