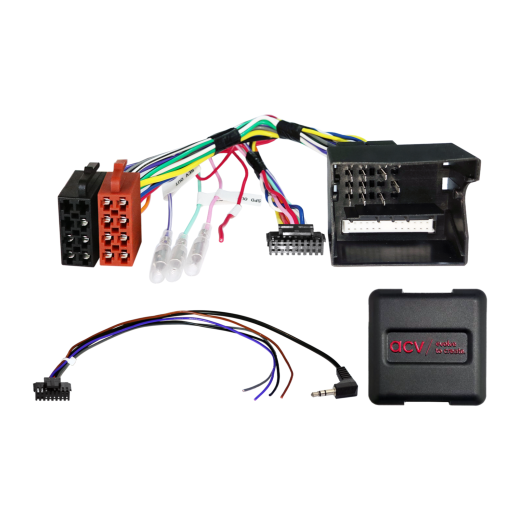

Adapter za upravljanje tipkama na volanu za Opel ACV SWC 42XVX003-0
adapter za volan za Opel Corsu D (S07) (12/08->11/10, 01/11->08/14)
Više o proizvodu
Više o proizvodu
Pomoći ćemo vam s kupnjom.
- Iskoristite naš savjet
- Robu nam možete vratiti u roku od 14 dana
Adapter za upravljanje tipkama na volanu za Opel ACV SWC 42XVX003-0
Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).
Namijenjeno za automobile
- Opel Corsa D (S07) (12/2008 -> 11/2010) - izvorni OEM radio.
- Opel Corsa D (S07) (01/2011 -> 08/2014) - izvorni OEM radio.
CAN Bus informacije

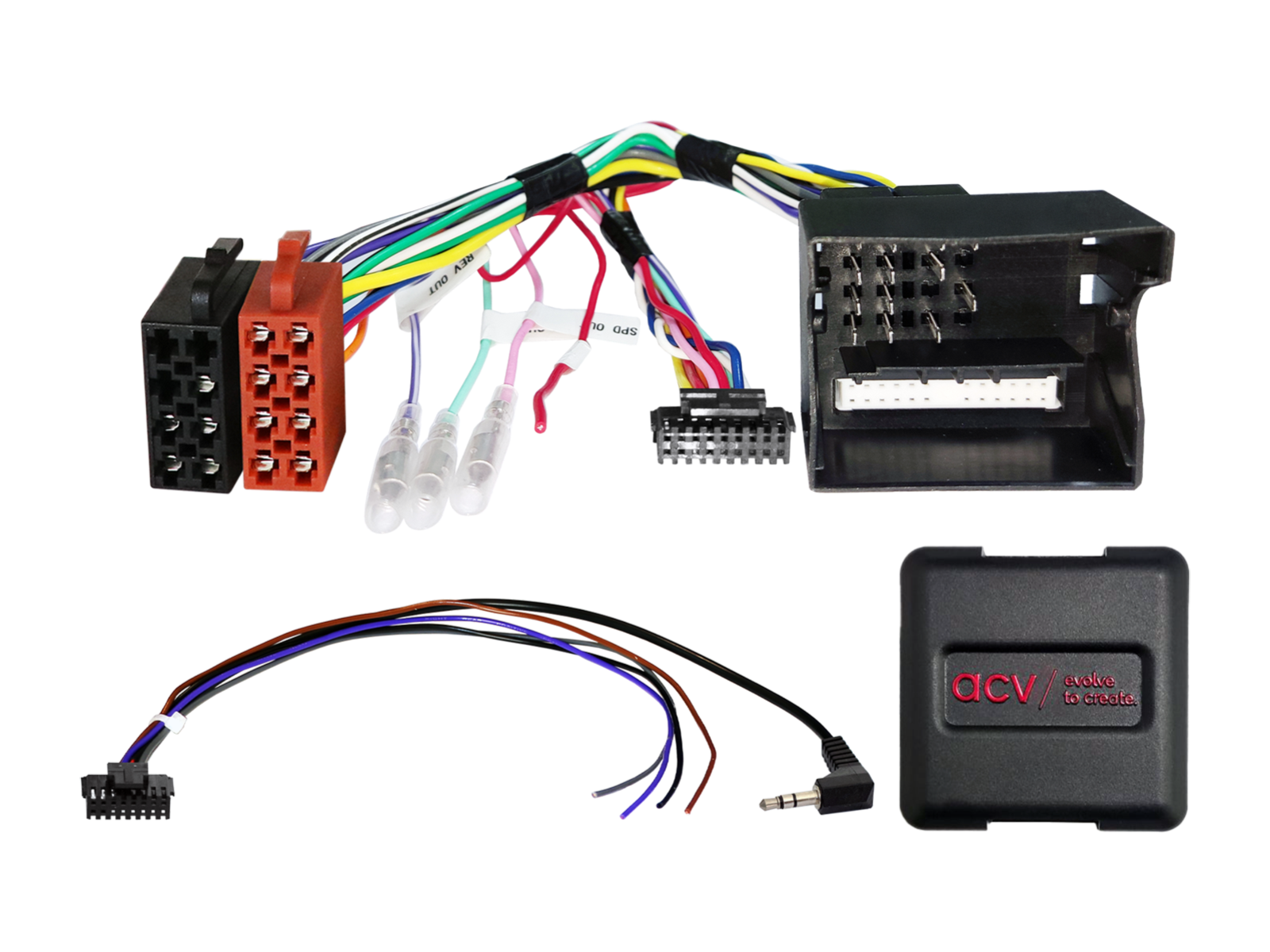

Konektori i napajanje:
- Konektor: 40-pin Quadlock Opel.
- Priključak OEM upravljanja s volana: 3,5 mm priključak ili slobodni vodič.
- Rezervno napajanje: slobodni vodič.
Priključak slobodnog vodiča:
- Crveni: +12V prekidano napajanje, klema 15 (osigurano osiguračem u kutiji s osiguračima).
Kompatibilnost s vozilima:
- Kompatibilno s OEM autoradijima CD30, CD30 MP3, CDC40, CD50, CD70, DVD90.
- Podržani OEM uređaji Blaupunkt, Delphi, Siemens VDO.
- Podržano upravljanje postavkama vozila (vidi priručnik).
Posebni slučajevi i upozorenja:
- Ako dođe do kvara sučelja nakon duljeg korištenja, potrebno je ponovno priključiti OEM jedinicu i izvršiti isključenje CAN Bus-a.
- Alternativno priključenje CAN Busa: 32-pin OEM priključak za displej (CAN High/Low na pinovima 20/23).
- Alternativno priključenje CAN Busa: Comfort CAN na jedinici klima uređaja.
- Reimportirana vozila ili vozila s drugačijim softverom mogu imati ograničenu funkcionalnost.
Važne dopunske informacije
- Kompatibilan s aftermarket autoradijima koji podržavaju SWC preko analognog ulaza.
- Za potpunu aktivaciju adaptera potrebno je naručiti povezni kabel za konkretnu marku autoradia.
Opće upute za instalaciju
Provjera prije montaže:
- Provjerite sve funkcije upravljanja i postavke vozila s OEM HU.
- Odspojite originalni radio (OEM HU) bez napajanja.
- Provjerite sve spojeve sučelja – bez napajanja.
Povezivanje i redoslijed priključivanja:
- Postavite i provjerite HW konfiguraciju sučelja – bez napajanja.
- Provjerite konfiguraciju priključnog kabela za HU – bez napajanja.
- Priključite kabel na HU prema uputama za aftermarket uređaj.
- Priključite ostale vodove prema uputama za uređaj.
- Povežite cijelu instalaciju s vozilom – glavni napojni spoj priključite kao posljednji.
- Izvršite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili priručniku.
- Konfigurirajte aftermarket HU (upravljanje s volana, kamera, handsfree, napajanje antene itd.).
- Izvedite funkcionalni test upravljanja s volana i komunikacije s vozilom.
Promjena konfiguracije sučelja i HU kabela:
- Sve promjene vršite bez napajanja.
- Nakon promjene ponovite korake 5 do 8 navedene gore.
U slučaju kvara sučelja ili sustava vozila:
- Ponovno instalirajte originalni OEM HU.
- Pokrenite originalnu jedinicu.
- Izvršite isključenje CAN Bus sustava.
- Provjerite HW konfiguraciju sučelja.
- Nakon isključenja CAN Busa ponovite korake 5 i 6 navedene gore.
Prilikom izmjena priključaka ili vođenja kabela:
- Priključke i izmjene smije izvoditi samo stručno osposobljeno osoblje.
- Sve promjene moraju se prije priključenja provjeriti u pogledu odobrenja proizvođača ili utjecaja na jamstvo vozila.
- Sve izmjene moraju se prije priključenja provjeriti mjerenjem i usporedbom sa shemom ožičenja vozila.
- Izmjene izvodite na vlastitu odgovornost, bez jamstva funkcionalnosti.
- Izmjene se vrše na vlastiti rizik, bez garancije isključenja oštećenja vozila, uređaja ili sučelja.
- Izmjene unaprijed postavljenog ožičenja mogu dovesti do gubitka jamstva proizvoda.
| Broj kataloga | 42XVX003-0 |
| Ocjena | ACV |
| Linkovi | Službena web stranica |
