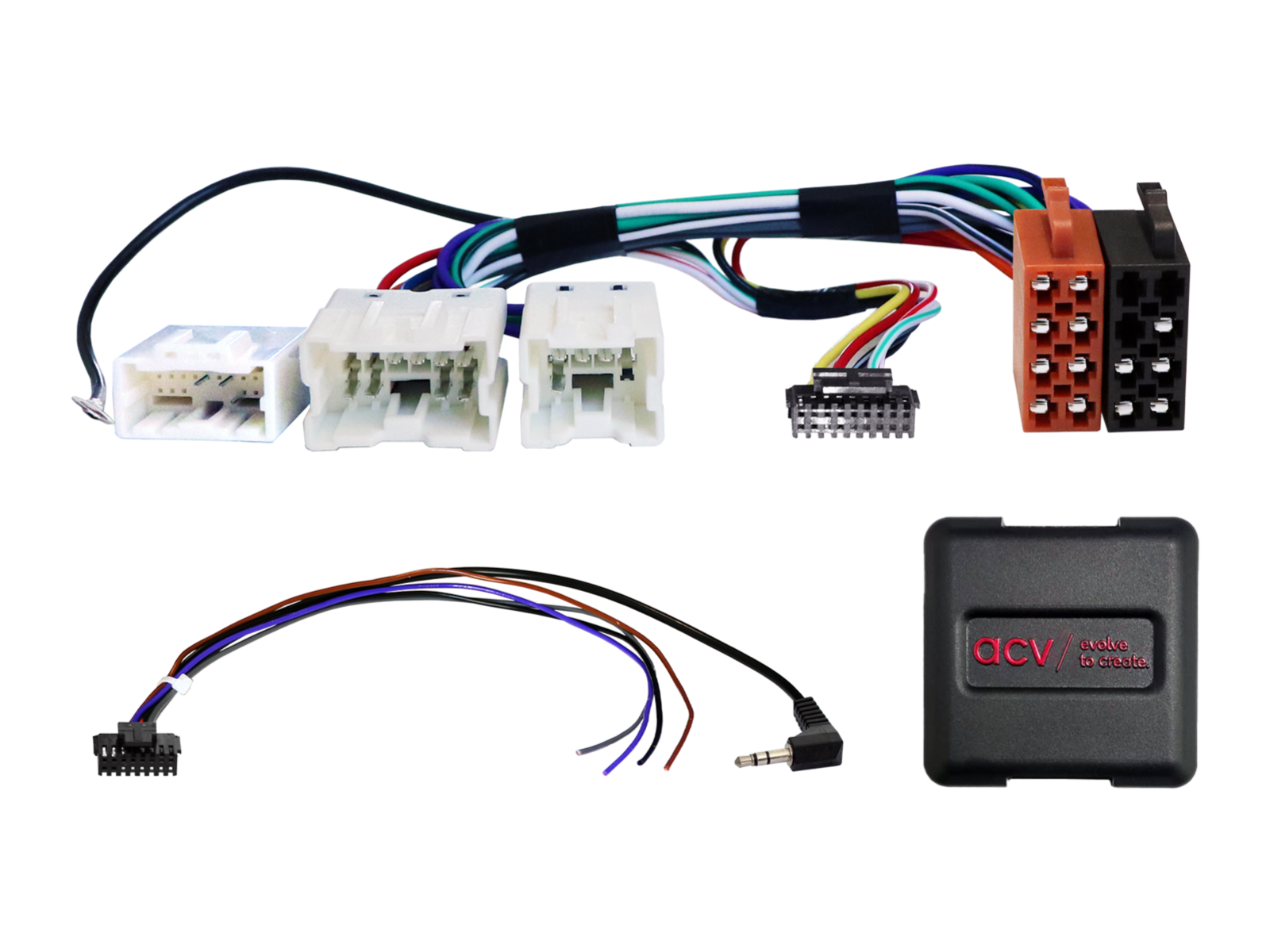

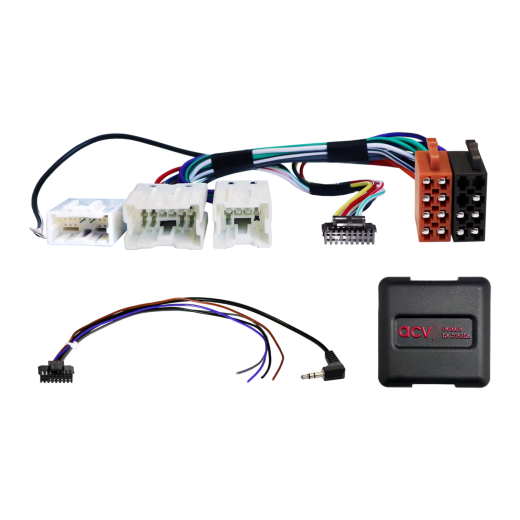

Adapter za upravljanje tipkama na volanu za Nissan ACV SWC 42XNS016-0
Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).
Namijenjeno za automobile
- Nissan 350Z (Z33) (06/2002 -> 08/2009).
- Nissan Navara (D40) (07/2005 -> 03/2010) vozila s osnovnim OEM radijom s rotacijskim upravljačem lijevo.
- Nissan X-Trail (T30) (06/2001 -> 07/2007) vozila s 2 DIN CH340 OEM radijom.
CAN Bus informacije
Konektori i napajanje:
- Konektor: 10 Pin / 6 Pin / 20 Pin Nissan.
- Konektor: OEM SWC > 3,5 mm jack / slobodni vodič.
Naponski signali:
- Crni: GND (terminal 31).
- +12 V Amp remote Pin 2 pored stalnog +12 V – provjeriti mjerenjem s OEM radijem.
Kompatibilnost:
- Vozila s OEM pojačanim audio sustavom – potreban adapter za aktivni sustav ISO > ISO za različita vozila (artikl: 13-1190-50).
Važne dodatne informacije
- Za potpunu aktivaciju adaptera potrebno je naručiti spojni kabel za određenu marku autoradija.
Opće upute za ugradnju
Provjera prije ugradnje:
- Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
- Odspojite originalni radio (OEM HU) bez napona.
- Provjerite sve spojeve sučelja – bez napona.
Spajanje i redoslijed povezivanja:
- Postavite i provjerite HW konfiguraciju sučelja – bez napona.
- Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
- Spojite kabel na HU prema uputama za aftermarket uređaj.
- Spojite ostale vodiče prema uputama uređaja.
- Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
- Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
- Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
- Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.
Promjena konfiguracije:
- Sve promjene izvodite bez napona.
- Nakon promjene ponovite korake 5 do 8 navedene gore.
U slučaju kvara:
- Ponovno instalirajte originalni OEM HU.
- Pokrenite originalnu jedinicu.
- Pokrenite isključivanje CAN Bus sustava.
- Provjerite HW konfiguraciju sučelja.
- Nakon isključivanja CAN Bus sustava ponovite korake 5 i 6 navedene gore.
Kod izmjena ožičenja:
- Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
- Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
- Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
- Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
- Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
- Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.
