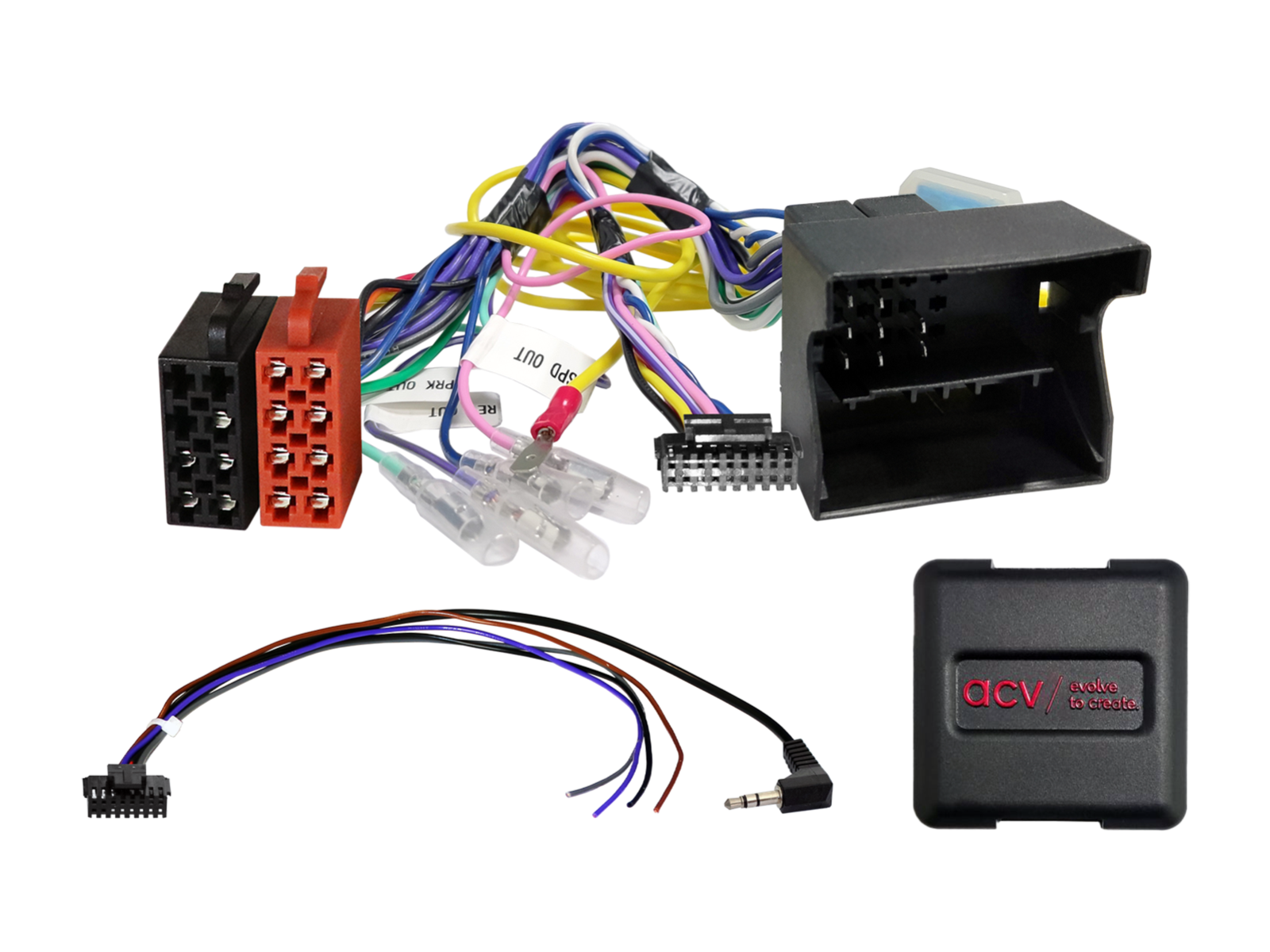

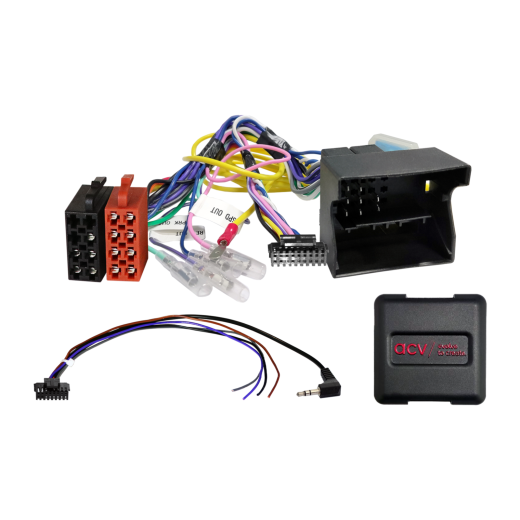

Adapter za upravljanje tipkama na volanu za Mercedes ACV SWC 42XMC005-0

Adapter za upravljanje tipkama na volanu za Mercedes ACV SWC 42XMC005-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za automobile

• Mercedes C-class (S204) (09/2007 -> 01/2011)
• Mercedes C-class (W204) (03/2007 -> 01/2011)
• Mercedes E-class (S212) (07/2009 -> 01/2013)
• Mercedes E-class (W212) (03/2009 -> 01/2013)

CAN Bus informacije

Konektori i napajanje:

• Konektor: 40 Pin Quadlock Mercedes.
• Konektor: OEM SWC > 3,5 mm jack / slobodni vodič.
• Konektor: +12 V stalno napajanje žuti – terminal 30 (osigurano iz baterije).
• Plavi vodič: +12 V napajanje antene (antenna remote).

Kompatibilnost i ograničenja:

• Vozila bez OEM sustava pojačala.

Signali i opterećenje:

• Crveni: +12 V kontakt (Klemme 15).
• Narančasti: +12 V osvjetljenje (Klemme 58).
• Ljubičasto / bijeli: +12 V signal za vožnju unatrag.
• Ružičasti: signal brzine.
• Zeleni: GND ručna kočnica.
• Maks. opterećenje: 250 mA. Za veće opterećenje koristiti relej – 1 relej min. 75 Ω, 2 releja min. 150 Ω.

Važne dodatne informacije

• Upravljanje na volanu (SWC) putem CAN Bus-a. Reimportirana vozila ili vozila s drugačijim softverom mogu imati ograničenu kompatibilnost.
• Za potpunu aktivaciju potrebno je naručiti spojni kabel.

Opće upute za ugradnju

Provjera prije ugradnje:

1. Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
2. Odspojite originalni radio (OEM HU) bez napona.
3. Provjerite sve spojeve sučelja – bez napona.

Spajanje i redoslijed povezivanja:

1. Postavite i provjerite HW konfiguraciju sučelja – bez napona.
2. Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
3. Spojite kabel na HU prema uputama za aftermarket uređaj.
4. Spojite ostale vodiče prema uputama uređaja.
5. Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
6. Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
7. Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
8. Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.

Promjena konfiguracije:

• Sve promjene izvodite bez napona.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara:

• Ponovno instalirajte originalni OEM HU.
• Pokrenite originalnu jedinicu.
• Pokrenite isključivanje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon isključivanja CAN Bus sustava ponovite korake 5 i 6 navedene gore.

Kod izmjena ožičenja:

• Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
• Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
• Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
• Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
• Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
• Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.
