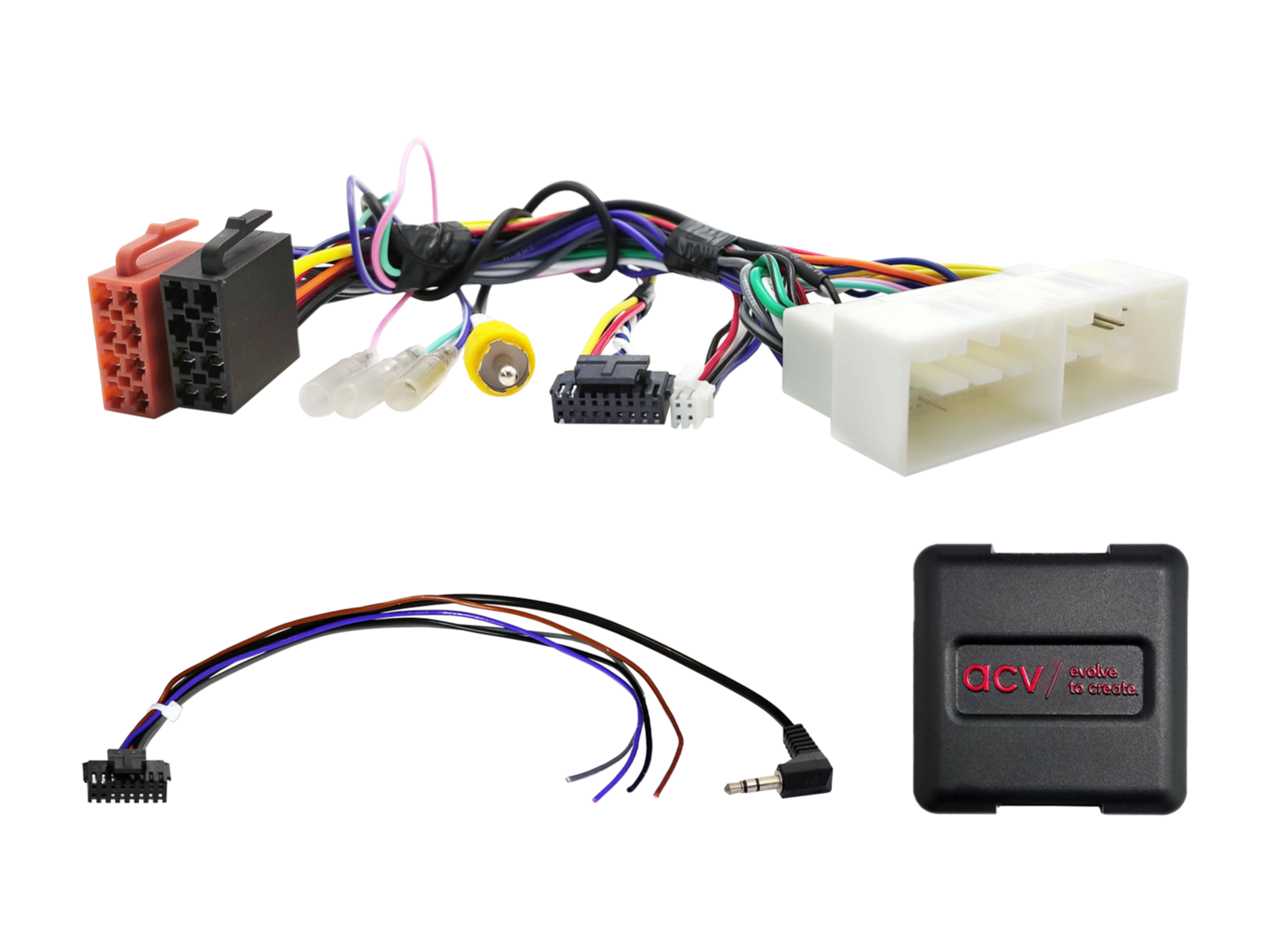

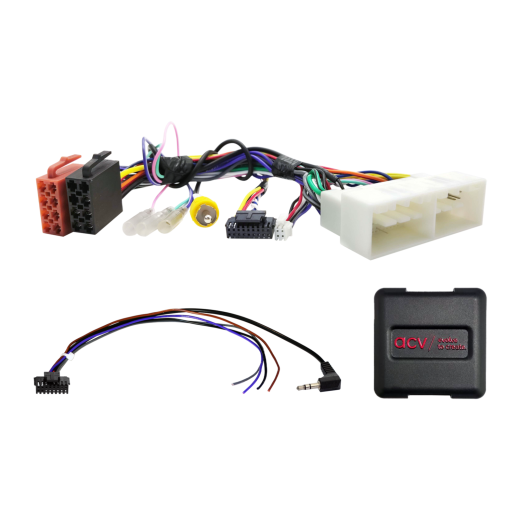

Adapter za upravljanje tipkama na volanu za Hyundai / Kia ACV SWC 42XHY017-0

Budite prvi koji će recenzirati ovaj proizvod

adapter za volan za Hyundai i30 (PED) (12/16->08/18), i30 (PED) (09/18->12/20), i30 (PED) (10/20->06/24), Tucson (TL) (07/18->12/20) a Kia Cee'd (JD) (06/18->09/21), ProCeed (JD) (06/18->09/21), Rio (YB) (02/17->02/20), Rio (YB) (08/20->04/23), Sorento (UM) (10/17->08/20), Soul (PS) (11/16->03/19), Sportage (QL) (01/16->06/18), Sportage (QL) (07/18->01/22)
Više o proizvodu

Pomoći ćemo vam s kupnjom.

Iskoristite naš savjet
Robu nam možete vratiti u roku od 14 dana

Opis i parametri
Ocjena0
Kategorija

Adapter za upravljanje tipkama na volanu za Hyundai / Kia ACV SWC 42XHY017-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za automobile

Hyundai i30 [PED] (12/2016 -> 08/2018) - originalni OEM radio.
Hyundai i30 [PED] (09/2018 -> 12/2020) - originalni OEM radio.
Hyundai i30 [PED] (10/2020 -> 06/2024) - originalni OEM radio.
Hyundai Tucson [TL] (07/2018 -> 12/2020) - originalni OEM radio.

Kia Cee'd [JD] (06/2018 -> 09/2021) - originalni OEM radio.
Kia ProCeed [JD] (06/2018 -> 09/2021) - originalni OEM radio.
Kia Rio [YB] (02/2017 -> 02/2020) - originalni OEM radio.
Kia Rio [YB] (08/2020 -> 04/2023) - originalni OEM radio.
Kia Sorento [UM] (10/2017 -> 08/2020) - originalni OEM radio.
Kia Soul [PS] (11/2016 -> 03/2019) - originalni OEM radio.
Kia Sportage [QL] (01/2016 -> 06/2018) - originalni OEM radio, upravljanje na središnjoj konzoli nije podržano.
Kia Sportage [QL] (07/2018 -> 01/2022) - originalni OEM radio, upravljanje na središnjoj konzoli nije podržano.

CAN Bus informacije

Konektori i napajanje:

Konektori: 24 Pin / 18 Pin Hyundai.
Povezivanje OEM upravljanja na volanu (SWC): 3,5 mm jack ili slobodni vodič.
Povezivanje OEM kamere za vožnju unatrag: RCA (muški) žuti.

Postavke:

Postavljanje DIP prekidača prema proizvođaču aftermarket jedinice (vidi priručnik uređaja).

Kompatibilnost i načini rada:

Vozila s CAN Bus i ugrađenom navigacijom: koristiti CAN Bus rješenje (vidi sliku 4 u dokumentaciji).
Vozila bez CAN Bus i bez analogne navigacije: koristiti LFB Hyundai/Kia 35pin/38pin multilead kamera/analog kabel (artikl: 42xki012).
Vozila s drugačijim pinoutom ili s OEM navigacijom: prije spajanja provjeriti ožičenje kako bi se izbjegle greške ili oštećenja.

Posebni slučajevi (kamera):

Napajanje OEM kamere +6 V: prije instalacije provjeriti ispravno povezivanje mjerenjem.
Video signal OEM kamere: prije instalacije provjeriti polaritet Video (+/−) u odnosu na OEM HU.

Upozorenje:

Neke postavke vozila nisu podržane.
Reimportirana vozila ili vozila s drugačijim softverom mogu imati nekompatibilne funkcije.

Važne dodatne informacije

Kompatibilno s aftermarket autoradijima s analognim SWC ulazom i/ili CAN Bus sučeljem.
Za potpunu aktivaciju potrebno je naručiti spojni kabel za određenu marku autoradija.

Opće upute za ugradnju

Provjera prije ugradnje:

Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
Odspojite originalni radio (OEM HU) bez napona.
Provjerite sve spojeve sučelja – bez napona.

Spajanje i redoslijed povezivanja:

Postavite i provjerite HW konfiguraciju sučelja – bez napona.
Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
Spojite kabel na HU prema uputama za aftermarket uređaj.
Spojite ostale vodiče prema uputama uređaja.
Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.

Promjena konfiguracije:

Sve promjene izvodite bez napona.
Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara:

Ponovno instalirajte originalni OEM HU.
Pokrenite originalnu jedinicu.
Pokrenite isključivanje CAN Bus sustava.
Provjerite HW konfiguraciju sučelja.
Nakon isključivanja CAN Bus sustava ponovite korake 5 i 6 navedene gore.

Kod izmjena ožičenja:

Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.
