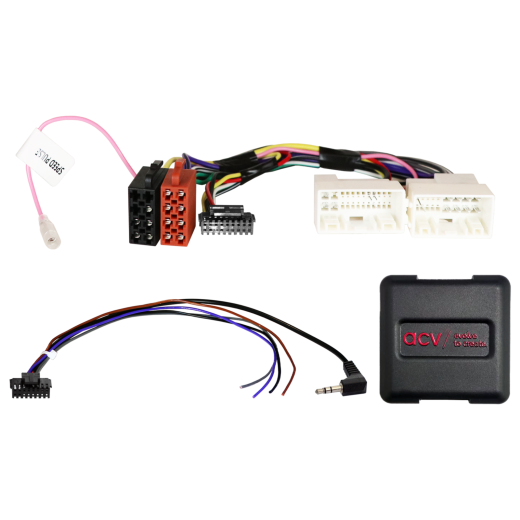

Adapter za upravljanje tipkama na volanu za Hyundai / Kia ACV SWC 42XHY005-0

Budite prvi koji će recenzirati ovaj proizvod

adapter za volan za Hyundai Azera (2011->2017), Elantra (2011->2015), H1 (TQ) (03/11->08/18), H1 (TQ) (08/18->07/20), H350 (06/15->12/19), i10 (IA) (11/13->12/16), i10 (IA) (01/17->12/19), i20 (GB) (12/14->06/18), i20 (GB) (07/18->09/20), i30 (GD/GDH) (03/12->05/15), i30 (GD/GDH) (05/15->05/17), i40 (VF) (09/11->05/15), i40 (VF) (05/15->08/18), i40 (VF) (08/18->07/19), i45 (2009->2014), i800 (2007->2021), ix35 (EL) (03/10->09/13), ix35 (EL) (09/13->07/15), ix45 (2013->2018), Santa-Fe (DM) (10/12->11/15), Santa-Fe (DM) (12/15->08/18), Sonata (YF) (2009->2014), Tucson (TL) (04/10->06/15), Tucson (TL) (07/15->07/18), Tucson (TL) (07/18->12/20) a Kia Cee'd (JD) (06/12->09/15), Optima (TF) (10/13->10/15), ProCee'd (JD) (07/13->09/15), Sorento (XM) (10/12->03/15)
Više o proizvodu

Pomoći ćemo vam s kupnjom.

Iskoristite naš savjet
Robu nam možete vratiti u roku od 14 dana

Opis i parametri
Ocjena0
Kategorija

Adapter za upravljanje tipkama na volanu za Hyundai / Kia ACV SWC 42XHY005-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za automobile

Hyundai Azera (2011 -> 2017) - izvorni OEM radio.
Hyundai Elantra (2011 -> 2015) - izvorni OEM radio.
Hyundai H1 [TQ] (03/2011 -> 08/2018) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai H1 [TQ] (08/2018 -> 07/2020) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai H350 (06/2015 -> 12/2019) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai i10 [IA] (11/2013 -> 12/2016) - izvorni OEM radio.
Hyundai i10 [IA] (01/2017 -> 12/2019) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai i20 [GB] (12/2014 -> 06/2018) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai i20 [GB] (07/2018 -> 09/2020) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai i30 [GD/GDH] (03/2012 -> 05/2015) - izvorni OEM radio.
Hyundai i30 [GD/GDH] (05/2015 -> 05/2017) - izvorni OEM radio.
Hyundai i40 [VF] (09/2011 -> 05/2015) - izvorni OEM radio, vozila s originalnom navigacijom Continental.
Hyundai i40 [VF] (05/2015 -> 08/2018) - izvorni OEM radio, vozila s originalnom navigacijom Continental.
Hyundai i40 [VF] (08/2018 -> 07/2019) - izvorni OEM radio, vozila s originalnom navigacijom Continental.
Hyundai i45 (2009 -> 2014) - izvorni OEM radio.
Hyundai i800 (2007 -> 2021) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai ix35 [EL] (03/2010 -> 09/2013) - izvorni OEM radio.
Hyundai ix35 [EL] (09/2013 -> 07/2015) - izvorni OEM radio.
Hyundai ix45 (2013 -> 2018) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai Santa Fe [DM] (10/2012 -> 11/2015) - izvorni OEM radio.
Hyundai Santa Fe [DM] (12/2015 -> 08/2018) - izvorni OEM radio, vozila od 2016. i novija bez OEM navigacije.
Hyundai Sonata [YF] (2009 -> 2014) - izvorni OEM radio.
Hyundai Tucson [TL] (04/2010 -> 06/2015) - izvorni OEM radio.
Hyundai Tucson [TL] (07/2015 -> 07/2018) - izvorni OEM radio, vozila s originalnom navigacijom Continental.
Hyundai Tucson [TL] (07/2018 -> 12/2020) - izvorni OEM radio, vozila s originalnom navigacijom Continental.

Kia Cee'd [JD] (06/2012 -> 09/2015) - izvorni OEM radio.
Kia Optima [TF] (10/2013 -> 10/2015) - izvorni OEM radio.
Kia ProCee'd [JD] (07/2013 -> 09/2015) - izvorni OEM radio.
Kia Sorento [XM] (10/2012 -> 03/2015) - izvorni OEM radio.

CAN Bus informacije

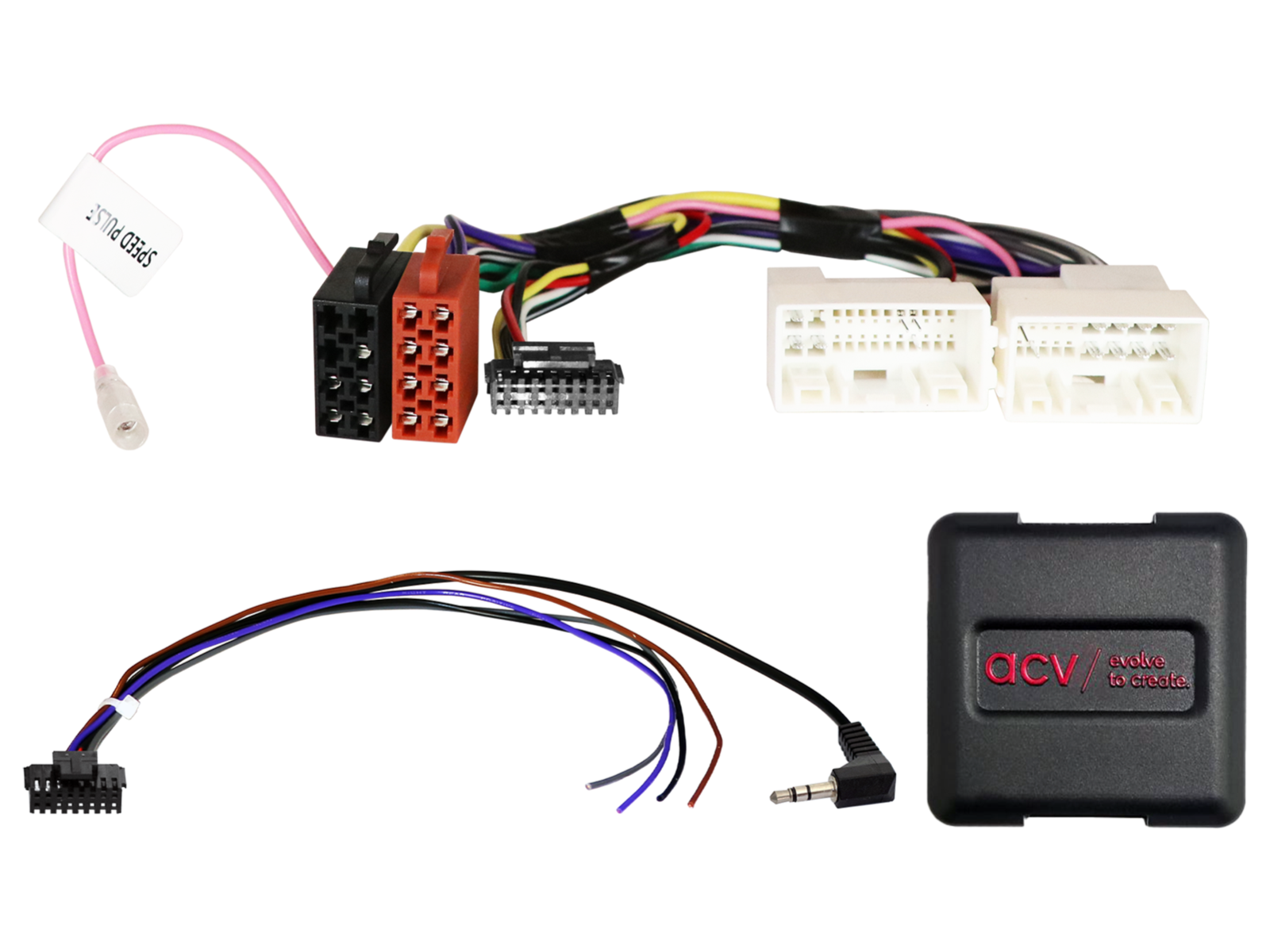

Konektori i napajanje:

Konektori: 24 Pin / 18 Pin Hyundai.
Povezivanje OEM upravljanja na volanu: 3,5 mm jack ili slobodni vodič na SWC ulaz autoradija.
Napajanje za vozila od 2016: +12 V kontakt (Klemme 15) iz kutije osigurača – ako je potrebno.

Postavke:

Postavljanje DIP prekidača prema proizvođaču aftermarket jedinice (vidi BDA).

Kompatibilnost s vozilima:

Vozila bez OEM audio sustava.
Analogno upravljanje na volanu (SWC).

Posebni slučajevi i upozorenja:

Kod vozila s drugačijim rasporedom pinova ili s OEM navigacijom prije spajanja provjeriti pinout kako bi se izbjegle greške ili oštećenja.

Važne dodatne informacije

Kompatibilno s aftermarket autoradijima s analognim SWC ulazom (npr. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec itd.).
Za potpunu aktivaciju potrebno je naručiti spojni kabel za određenu marku autoradija.

Opće upute za ugradnju

Provjera prije ugradnje:

Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
Odspojite originalni radio (OEM HU) bez napona.
Provjerite sve spojeve sučelja – bez napona.

Spajanje i redoslijed povezivanja:

Postavite i provjerite HW konfiguraciju sučelja – bez napona.
Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
Spojite kabel na HU prema uputama za aftermarket uređaj.
Spojite ostale vodiče prema uputama uređaja.
Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.

Promjena konfiguracije:

Sve promjene izvodite bez napona.
Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara:

Ponovno instalirajte originalni OEM HU.
Pokrenite originalnu jedinicu.
Pokrenite isključivanje CAN Bus sustava.
Provjerite HW konfiguraciju sučelja.
Nakon isključivanja CAN Bus sustava ponovite korake 5 i 6 navedene gore.

Kod izmjena ožičenja:

Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.
