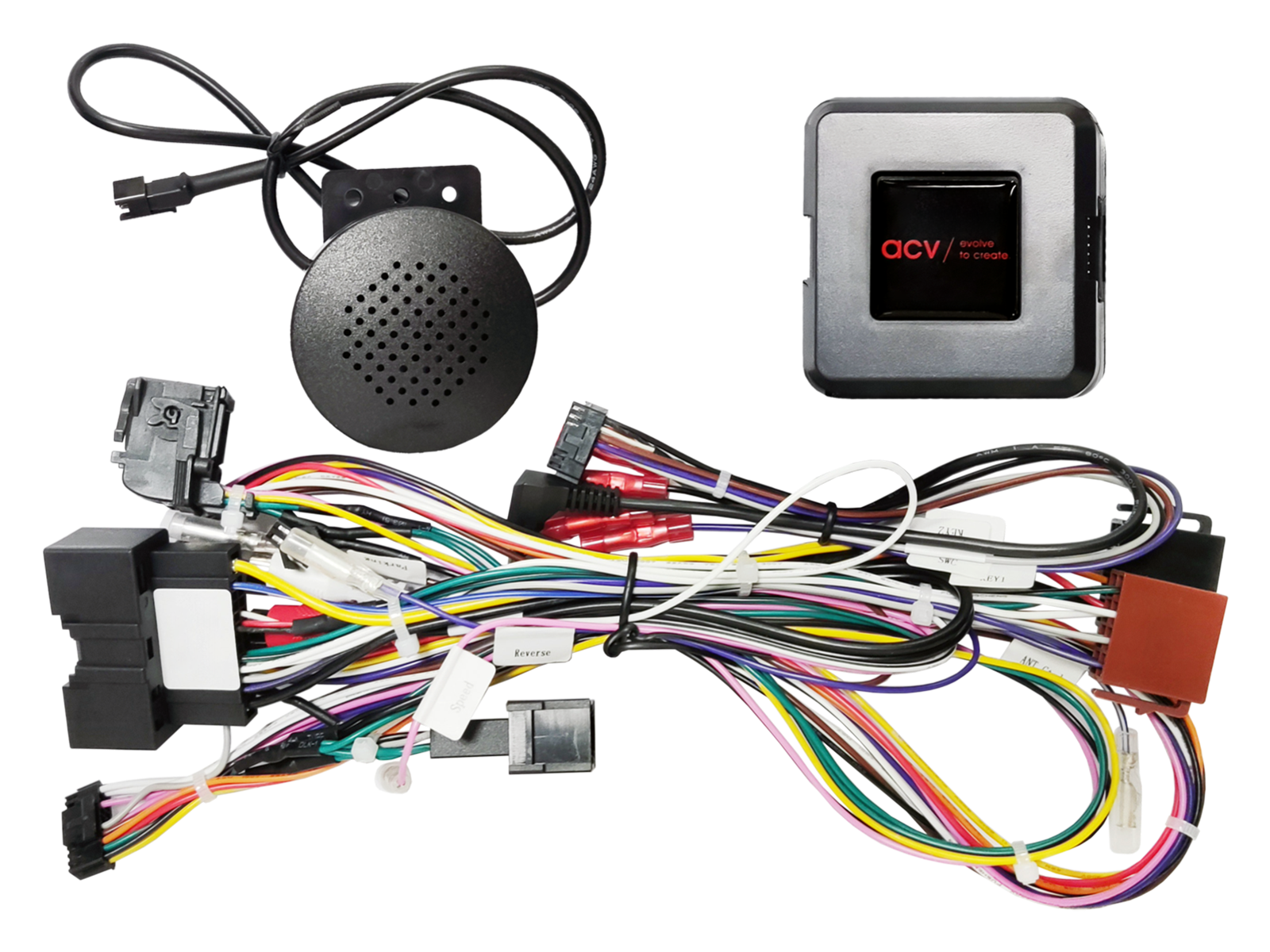

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42XFO005-0

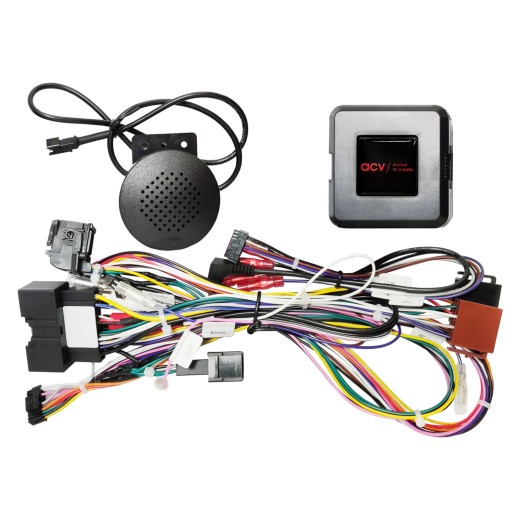

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42XFO005-0

Sačuvajte izvorne funkcije upravljanja autoradiom s volana prilikom zamjene originalnog radija naknadno ugrađenom (aftermarket) jedinicom. Ovisno o opremi vozila, opsegu funkcija i softveru novo instaliranog autoradia, neke funkcije mogu biti ograničene ili zamijenjene drugim. Usporedite prikazane konektore ožičenja s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM autoradia. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravan rad upravljanja s volana (SWC).

Namijenjeno za automobile

• Ford Fiesta [JA8] (06/2010 -> 09/2012) - vozila s tipkom OK na volanu i s crvenim OEM zaslonom. Vozila samo s tipkom M bez tipke OK nisu kompatibilna. Na vozilima s malim zaslonom i dvjema tipkama za podešavanje desno nije podržano podešavanje datuma.

CAN Bus informacije

• Konektor: 24-pinski Ford.
• Izlaz za OEM upravljanje s volana: 3,5 mm priključak ili slobodna žica.
• AMP konektor monitora > priključak na OEM monitor.
• OEM konektor monitora > priključak na sučelje.
• Podrška za postavke vozila je zadržana.

Dostavljeni signali

• Crvena: +12 V paljenje, kontakt 15.
• Narančasta: +12 V osvjetljenje, kontakt 58.
• Ljubičasta/bijela: +12 V signal za vožnju unatrag.
• Ružičasta: puls brzine.
• Zelena: GND signal ručne kočnice.
• Maksimalno opterećenje izlaza: 250 mA. Pri potrošnji većoj od 250 mA upotrijebite relej s otpornom namotom minimalno 75 Ohm (1 relej) ili 150 Ohm (2 releja).

Važne dodatne informacije

• Namijenjeno vozilima s OEM Visteon glavnom jedinicom, s tipkom OK na volanu i crvenim OEM zaslonom.
• Vozila samo s tipkom M bez tipke OK nisu kompatibilna.
• Za potpunu aktivaciju potrebno je naručiti spojni kabel za određenu marku autoradija.

Opće upute za ugradnju

Provjera prije ugradnje:

1. Provjerite sve funkcije upravljanja i postavke vozila koristeći originalni OEM HU.
2. Odspojite originalni radio (OEM HU) bez napona.
3. Provjerite sve spojeve sučelja – bez napona.

Spajanje i redoslijed povezivanja:

1. Postavite i provjerite HW konfiguraciju sučelja – bez napona.
2. Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
3. Spojite kabel na HU prema uputama za aftermarket uređaj.
4. Spojite ostale vodiče prema uputama uređaja.
5. Spojite cijelu instalaciju na vozilo – glavno napajanje spojite posljednje.
6. Izvršite softversku konfiguraciju sučelja prema opisu proizvoda ili priručniku.
7. Konfigurirajte aftermarket HU (upravljanje na volanu, kamera, handsfree, napajanje antene itd.).
8. Izvršite funkcionalni test upravljanja na volanu i komunikacije s vozilom.

Promjena konfiguracije:

• Sve promjene izvodite bez napona.
• Nakon promjene ponovite korake 5 do 8 navedene gore.

U slučaju kvara:

• Ponovno instalirajte originalni OEM HU.
• Pokrenite originalnu jedinicu.
• Pokrenite isključivanje CAN Bus sustava.
• Provjerite HW konfiguraciju sučelja.
• Nakon isključivanja CAN Bus sustava ponovite korake 5 do 8 navedene gore.

Kod izmjena ožičenja:

• Ugradnju i izmjene smije izvoditi samo stručno osposobljeno osoblje.
• Sve izmjene moraju biti prije spajanja provjerene s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
• Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom ožičenja vozila.
• Izmjene se izvode na vlastitu odgovornost bez jamstva funkcionalnosti.
• Izmjene se izvode na vlastiti rizik bez jamstva protiv oštećenja vozila, uređaja ili sučelja.
• Izmjena unaprijed instaliranog ožičenja može dovesti do gubitka jamstva proizvoda.
