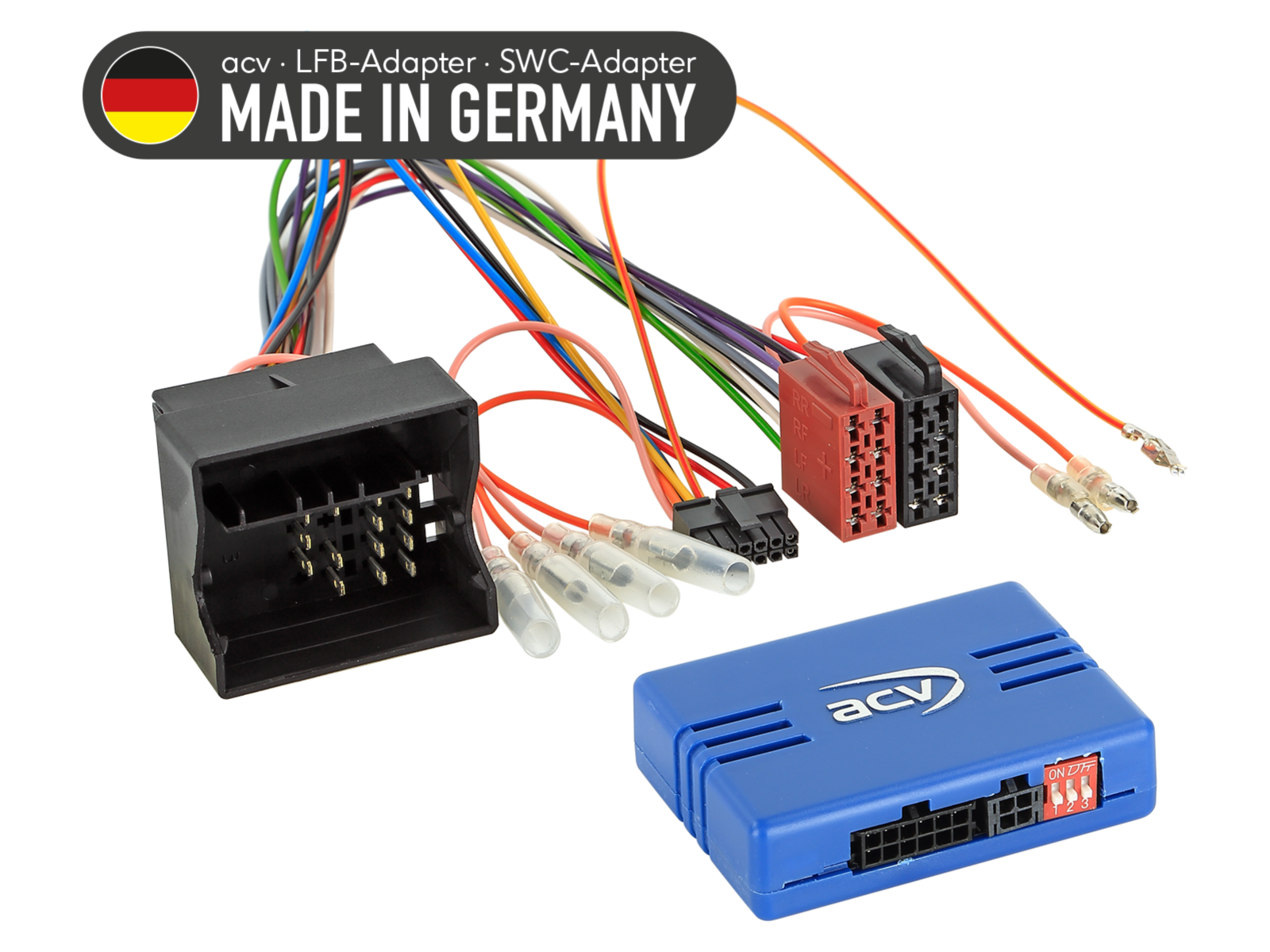

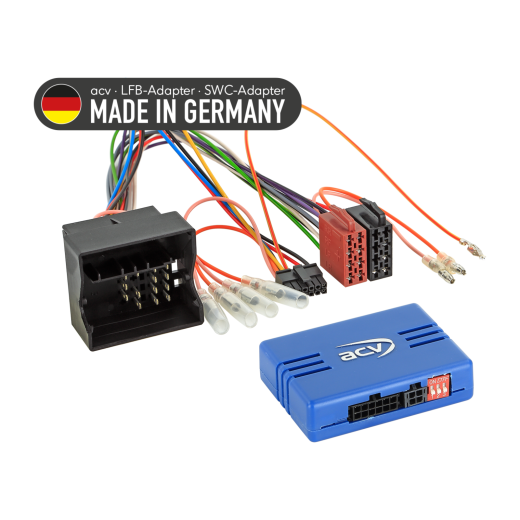

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42A-1120-001-0
Rasprodaja je završila

Adapter za upravljanje tipkama na volanu za Ford ACV SWC 42A-1120-001-0

Zadržite izvorne funkcije upravljanja auto radija s volana prilikom zamjene originalnog radija s novim aftermarket uređajem. Ovisno o opremi vozila, opsegu funkcija i softveru novoinstaliranog auto radija, može doći do ograničenja ili zamjene nekih funkcija drugim. Usporedite priključene konektore kabela s konektorima u vašem vozilu i uvjerite se da odgovaraju kako tehnički, tako i vizualno. Provjerite je li izvorno instaliran neki od navedenih OEM auto radija. Prije konačne montaže provjerite funkcionalnost vozila, postavke sustava i ispravno funkcioniranje upravljanja s volana (SWC).

Namijenjeno za automobile

  • Ford Galaxy II [WA6] (03/2006 -> 04/2010) - originalni auto radio OEM.
  • Ford Galaxy II [WA6] (05/2010 -> 05/2015) - originalni auto radio OEM.
  • Ford Kuga [DM2] (06/2008 -> 12/2012) - originalni auto radio OEM; vozila bez 7" OEM navigacije u boji s integriranom klimom.
  • Ford Mondeo III [B4Y/B5Y/BWY] (06/2003 -> 04/2005) - originalni auto radio OEM; vozila s PDC: provjerite funkciju bez OEM HU, vozila bez PDC: koristite 42sfo011.
  • Ford Mondeo III [B4Y/B5Y/BWY] (05/2005 -> 06/2007) - originalni auto radio OEM; vozila s PDC: provjerite funkciju bez OEM HU, vozila bez PDC: koristite 42sfo011.
  • Ford Mondeo IV [BA7] (06/2007 -> 10/2010) - originalni auto radio OEM; vozila s PDC: provjerite funkciju bez OEM HU, vozila bez PDC: koristite 42sfo011.
  • Ford Mondeo IV [BA7] (11/2010 -> 08/2014) - originalni auto radio OEM; vozila s PDC: provjerite funkciju bez OEM HU, vozila bez PDC: koristite 42sfo011.
  • Ford S-Max [WA6] (06/2006 -> 04/2010) - originalni auto radio OEM; vozila s PDC: provjerite funkciju bez OEM HU, vozila bez PDC: koristite 42sfo011.
  • Ford S-Max [WA6] (05/2010 -> 05/2015) - originalni auto radio OEM; vozila s PDC: provjerite funkciju bez OEM HU, vozila bez PDC: koristite 42sfo011.

Informacije o CAN Bus

Konektori i napajanje:

  • Konektor: 40-pinski Quadlock Ford.

Postavke:

  • Provjerite DIP prekidače sučelja/auto radija prema uputama.

Kompatibilnost s vozilima i povezivanjem:

  • Vozila s OEM HU: 5000C / 6000CD / 6006CD / Sony.
  • Vozila s CAN Bus.
  • Napajanje A:
    • Pin 16: +12 V paljenje – neosigurano.
    • Pin 9: CAN-High plavo/bijeli (boje se mogu razlikovati).
    • Pin 10: CAN-Low ljubičasti (boje se mogu razlikovati).
  • Vozila bez analogne SWC funkcije u MQS konektoru B: pinovi 6 / 8 nisu osigurani.

Napomena:

  • Vozila bez 7" OEM navigacije i integrirane klime.
  • Vozila bez CAN Bus podržanog PDC: provjerite kompatibilnost; ako PDC ne radi, koristite adapter 42sfo011.

Dijagnostička LED indikacija:

  • Plavo treptanje: traženje CAN Bus signala.
  • Plavo svijetlo: aktivan CAN Bus.
  • Crveno svijetlo: aktivno +12 V paljenje.

Osigurani signali

  • Ružičasta: +12 V paljenje, max. 1,5 A.
  • Narančasta: +12 V osvjetljenje, max. 0,1 A.
  • Bijela: +12 V rikverc, max. 1,5 A.
  • Žuto/zelena, žuto/crvena: impuls brzine (V-signal).

Važne dodatne informacije

  • Za punu aktivaciju adaptera potrebno je naručiti spojni kabel za određenu marku auto radija.

Opće upute za instalaciju

Provjera prije montaže:

  1. Provjerite sve funkcije upravljanja i postavke vozila s originalnim OEM glavnim uređajem.
  2. Odspojite originalni radio (OEM HU) bez napona.
  3. Provjerite sve spojeve sučelja, jesu li ispravno povezani – bez napona.

Povezivanje i redoslijed spajanja:

  1. Provjerite postavke i HW konfiguraciju sučelja – bez napona.
  2. Provjerite konfiguraciju spojnog kabela prema HU – bez napona.
  3. Povežite kabel prema HU prema uputama za aftermarket uređaj.
  4. Povežite ostale vodiče prema uputama za uređaj.
  5. Povežite cijelu instalaciju s vozilom – glavni napajanje priključite kao posljednje.
  6. Izvršite softversku konfiguraciju sučelja prema uputama u opisu proizvoda ili uputama.
  7. Konfigurirajte aftermarket HU (npr. upravljanje volanom, kamera, handsfree, napajanje antene).
  8. Izvršite funkcionalni test upravljanja volanom i komunikacije s vozilom.

Promjena konfiguracije sučelja i HU kabela:

  • Sve promjene izvodite bez napona.
  • Ponovite korake 5 do 8 navedene iznad.

U slučaju kvara sučelja ili sustava vozila:

  • Ponovno instalirajte originalni OEM HU.
  • Pokrenite originalni uređaj.
  • Pokrenite isključivanje CAN Bus sustava.
  • Provjerite HW konfiguraciju sučelja.
  • Nakon isključivanja CAN Bus ponovite korake 5 i 6 navedene iznad.

Prilikom izmjena povezivanja ili vođenja kabela:

  • Povezivanje i izmjene smije izvoditi samo stručno osposobljeno osoblje.
  • Sve izmjene moraju biti provjerene prije povezivanja s obzirom na odobrenje proizvođača ili utjecaj na jamstvo vozila.
  • Sve izmjene moraju biti provjerene mjerenjem i usporedbom sa shemom povezivanja vozila.
  • Izmjene izvodite na vlastitu odgovornost, bez jamstva za funkcionalnost.
  • Izmjene se obavljaju na vlastiti rizik, bez jamstva za isključenje oštećenja vozila, uređaja ili sučelja.
  • Izmjene unaprijed osigurane kabelske veze mogu dovesti do gubitka jamstva proizvoda.
Broj kataloga42A-1120-001-0
OcjenaACV
LinkoviSlužbena web stranica
